全自动液压调正器使用说明书

一、用途

适用于煤矿用带式输送机纠偏,也适用于漏天洗煤等作业场所用带式输送机纠偏;是支撑输送带及其上面的承载物料,并保证输送带稳定地运行的装置部件。


、工作条件:

a) 环境温度为-10℃- +40℃;

b) 煤矿井下空气成分应符合《煤矿安全规程》;

c)工作环境允许有淋水情况;

d)按照一般金属物搬运条件即可。


、适用范围:

带式输送机带速1.5m/s~5m/s范围内,运量100T/h~3500T/h,最大工作载荷2000N,输送机倾角≤180。


、执行标准:

Q/SL002-2008《煤矿用带式输送机 调偏托辊 技术条件》;

MT821-2006《煤矿用带式输送机 托辊 技术条件》;

MT113-1995《煤矿井下用非金属(聚合物)制品安全性能检验规范》。


、纠偏装置的密封性能

全自动液压防跑偏装置的密封性能必须满足MT821-2006标准的要求。


、产品简介:

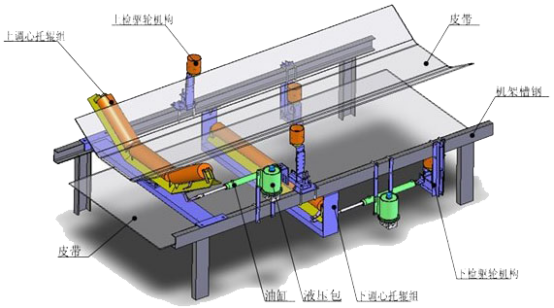

该装置包括固定支架、液压纠偏器、竖直支架、托辊支架、托辊、纠偏油泵、纠偏轮和皮带组成。


特点

1、全自动液压调偏装置具有自动检测皮带跑偏和给以调整,使皮带始终在设定的范围内运行。

2、全自动液压调偏装置无需电源,结构简单,性能可靠,安装维护方便。

3、全自动液压调偏装置控制调偏托辊组,具有锁定功能

4、全自动液压调偏装置对皮带检测调整时,不磨损皮带。

5、全自动液压调偏装置适应任何恶劣的环境,不怕水和灰尘。

6、建议20米内长皮带安装两组,20米以上安装间隔为10~15mm/组。


工作原理:

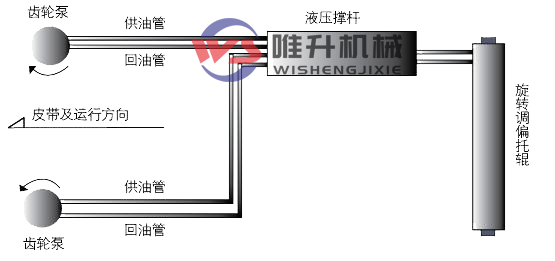

皮带机全自动无源液压自动纠偏装置工作原理

       液压皮带调偏装置是由检测传动轮、油泵、油缸、油箱阀组总成、油管总成、固定角钢等。

       当皮带运行跑偏时(左侧或右側),皮带边源与检测传动轮接触,检测传动轮旋转并带动油泵输出压力油,压力油经过油管进入油箱阀组,油箱阀组的液动滑阀动作换向,换向的压力油经油管到油缸,油缸动作,带动调心托辊旋转。使托辊的线运动方向与皮带运动方向形成一个夹角,产生摩擦力驱动皮带,使皮带始终锁定在设定的范围内运行。从而避免皮带跑偏落料、跑偏停机、跑偏撕帯,达到保护皮带机正常运行。



液压油跟换:

全自动液压调偏器

每台液压纠偏两次均有一个注油孔(又是放油口),注:出厂前,均调试注油密封完毕,如无特殊情况,请不要更换液压油。

跟换方法:

1.拆除两边的注油孔螺塞;

2. 顺液压纠偏箭头方向旋转油泵,这时候液压油会从这边的注油孔排除;

3.使用注油泵,往注一边油口里注油直到另一边的注油孔出油,表示加油完毕。


十、安装、调试、操作

全自动液压纠偏装置安装、调试、操作

1、装置的安装应按照带式输送机总图要求,准确地安装到位,保证纠偏装置与皮带有足够的张力。

2、安装上装置时,带有纠偏轮的一边应朝皮带运行的反方向。

3、纠偏装置安装后,辊子应保持转动灵活。

4、安装时要求纠偏装置辊子上表面位于同一水平面上。



十一、全自动液压调偏装置选型须知

1、需方提供皮带机型号和托辊直径(89/108/133/159),以便确定选型,同时现场还有与之相配套的调心托辊。

2、液压皮带调伸装置主要有两大系列

(1)I型系列,实用于DT75型皮带机

(2)Ⅱ型系列,实用于DTⅡ型皮带机

除以上两大系列外,本公司派技术人员,根据现场需要进行测绘设计制造

3、液压皮带调偏装置根据皮带机的胶带有上下两层,故分为上皮带皮带调偏装置和下皮带皮带调偏装置。

4、由于皮带机有单向运输和双向运输(可逆皮带),分为单向皮带调偏装置和双向皮带调偏装置两个品种。
