全自动液压纠偏装置工作原理

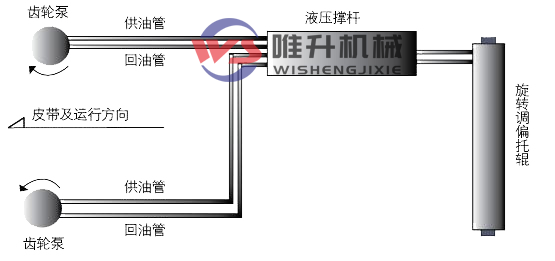

    全自动液压纠偏装置是由检测传动轮、油泵、油缸、油箱阀组总成、油管总成、固定角钢等。

当皮带运行跑偏时(左侧或右側),皮带边源与检测传动轮接触,检测传动轮旋转并带动油泵输出压力油,压力油经过油管进入油箱阀组,油箱阀组的液动滑阀动作换向,换向的压力油经油管到油缸,油缸动作,带动调心托辊旋转。使托辊的线运动方向与皮带运动方向形成一个夹角,产生摩擦力驱动皮带,使皮带始终锁定在设定的范围内运行。从而避免皮带跑偏落料、跑偏停机、跑偏撕帯,达到保护皮带机正常运行。
